03 - Deepmax Data Logger

LORENZ - DEEPMAX - X6 Serie

Der X6 Data Logger ist NUR in der DEEPMAX - X6 Series eingebaut !


    DEEPMAX - X6 Data Logger - Details :

    • GPS unterstützter Sechskanal Datenlogger mit USB -
      Speichermedium ( 2.0 )
      • three Delay channels,
      • two Ground channels,
      • one Target Classification channel
    • Anzahl der Felder : 99
    • Anzahl der Messungen : 16 pro Sekunde
    • Auflösung : 24 bit
    • Visualisierungssoftware : Surfer 9 / 10
    • GPS - Modul mit USB - Speichermedium

    01.0_daten_einl
    02.1_file


    Die eingebaute Datenloggerfunktion bei der DEEPMAX - X6 - Version erlaubt mit dem inklusive angebotenem GPS / USB - Modul ein besonders einfaches Sammeln und Speichern von Felddaten

    • Hierbei werden die Signale nach unterschiedlichen Verfahren ausgewertet, gleichzeitig bei jeder Spur aufgezeichnet und anschließend mit entsprechender Visualisierungssoftware, welche auch mit dem DEEPMAX - X6 ausgeliefert wird, farbig, zwei - oder dreidimensional abgebildet.
    • Der Vergleich der unterschiedlichen Kanäle lässt Rückschlüsse auf mögliche Objektarten, bzw. Bodenstörungen,Abklingverhalten oder in gewissen Grenzen auch Größe und Lage der Metallobjekte zu.

    03.0_gps_modul
    04.0_gps_modul
    05.0_in_work



    Um Suchfelder aufzuzeichnen und Farbkarten in 2D oder 3D zu erstellen, wird neben dem Deepmax - X6 noch zusätzliche Hard - und Software benötigt, welche mit dem LORENZ - DEEPMAX - X6 - Set mitgeliefert wird.

    • Die Datenloggerfunktion wurde speziell für Geophysiker, Kampfmittelräumer, Archäologen, Ingenieure und für die professionelle Schatz - und Objektsuche entwickelt.
    • Eine Daten Logger Funktion bei dem DEEPMAX - X6 zusammen mit einem USB - Sechskanal - Daten Logger speichert zeitgleich sechs unterschiedliche Auswertkanäle ab, wenn der Boden Spur für Spur abgesucht wird.
    • Nach der Spuraufzeichnung können mit der wissenschaftlichen Surfer Software und einem Computer die Daten welche zuvor auf dem USB - Stick gespeichert wurden automatisch, in wenigen Minuten, zu einer Farbkarte zusammengefügt werden.
    • Eine speziell hierfür zusätzlich entwickelte Scriptersoftware verknüpft die Daten so, dass sowohl sechs zweidimensionale als auch sechs dreidimensionale Farbkarten / Konturenkarten abgebildet werden.
    • Die neuentwickelte Hard - und Software ist in erster Linie einfach zu bedienen, universell einsetzbar, genau und erschwinglich. Nur mit vier Bedienknöpfen wird die Datenaufzeichnung sowohl dem Einsteiger, als auch dem Profi problemlos ermöglicht.
    • In der Regel wird der Datenlogger mit Suchrahmen eingesetzt, obwohl auch mit einer 45 cm Sonde Spuren abgegangen werden können, dabei darf die Sonde aber nicht weiter geschwenkt werden.
    06.0_measuring
    07.0_measuring
    08.0_measuring_finish



    Bedienung des X6 - Data Loggers :

    • Um mit der Datenaufzeichnung zu beginnen, finden Sie einen Punkt links unten im Feld, wo sich X und Y Achse treffen und markieren Sie diesen Punkt auf dem Boden.
    • Markieren Sie zusätzlich die vier Ecken des Suchfeldes, welches Sie planen abzusuchen.
    • Sinnvoll sind Felder mit z. B. 20 x 20 m oder auch 10 x 20 m Größe.
    • Auch in X - Richtung können einzelne Markierungen z.B. jede mit einem Meter Abstand bei der Verwendung eines 1 x 1 m Suchrahmens hilfreich seien.
    • Anschließend werden die Spuren von links nach rechts nacheinander abgegangen, wie in dem folgendem Bild beschrieben.
    09.0_methode_dl



    Die unterschiedlichen Farbkarten geben im einfachen Vergleich sofort Auskunft darüber ob es sich um eine Bodenstörung, ein Metallteil oder zwei unterschiedliche, nebeneinander angeordnete Metallteile handelt.

    • So können vom Nutzer einfach die Signale ausgewertet und herausgesucht werden, welche von Interesse sind.
    • Drei Delay - Farbkarten besitzen unterschiedliche Empfindlichkeit für kleine und große Metallobjekte.
    • Zwei Ground - Bodenfilter - Farbkarten zeigen nur Metallobjekte jedoch keine Bodenstörungen mehr an und unterscheiden in Z- Richtung schon in kurz oder länger ausklingende Wirbelströme im Metallobjekt .
    • Ein Kanal wurde zur Metallerkennung vorgesehen und erzeugt Farbkarten, bei der jedem zeitlichen Abklingwert der Wirbelströme 000 - 099 eine Farbe zugeordnet wird .
    • So wird auch bei stark mineralischem Untergrund oder vielen dicht nebeneinander liegenden Metallteilen ein verwendbares Ergebnis generiert.
    • Übersteuerungen und Fehler durch falsche Bedienung können einfach anhand der Bilder aufgespürt werden.
    • Eine zusätzliche GPS unterstützte Kompass - und Spurlängenmessfunktion vereinfacht zusätzlich das Arbeiten mit dem Deepmax - X6.
    01.0_daten_einl
    10-0_data_usb_stick
    11-0_data_usb_stick


    Analysieren der Felddaten :

    Verglichen mit vielen anderen Systemen, welche nur unterschiedliche Delay - Empfindlichkeitskanäle in Farbkarten abbilden können, gibt die Deepmax - X6 - Version zusätzlich Informationen über die mögliche Metallart, bzw. Objektgröße, so können anhand der Daten Fehlsignale oder Übersteuerungen sofort erkannt werden.

    Gleichzeitig werden aber auf mindestens ein oder zwei Kanälen Daten bereitgestellt, welche brauchbar sind. Wenn Sie die unterschiedlichen Bilder vergleichen suchen Sie die Signale ( Kontakte ), welche keine Bodenstörungen und eher kräftig von der Intensität sind um Kleinteile an der Oberfläche zu unterdrücken.

    Manche Kontakte erscheinen auf einem Scan und verschwinden auf dem anderen und geben somit nutzbare Informationen über Abklingverhalten der Wirbelströme oder Bodenstörungen die durch magnetisierbare Eisenoxide ausgelöst wurden.

    Es ist möglich zwei oder mehr unterschiedliche, nebeneinander angeordnete Metallobjekte voneinander zu trennen, anhand des Vergleichs von Delay und Target classification Farbkarten / Scans.

    In den Delay Scans wird z. B. oft nur eine große Anzeige über mehrere Spuren angezeigt und beim Vergleich mit der Metallunterscheidung deuten im selben Bereich mehrere unterschiedliche Farben auf unterschiedliche Metalle nebeneinander hin.

    13-0_gps_module
    14-0_gps_module
    15.0_grafik

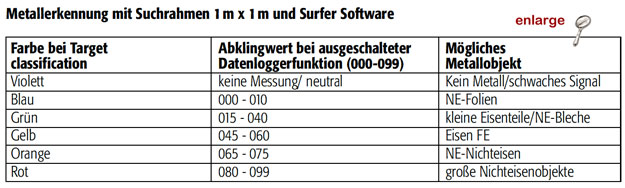

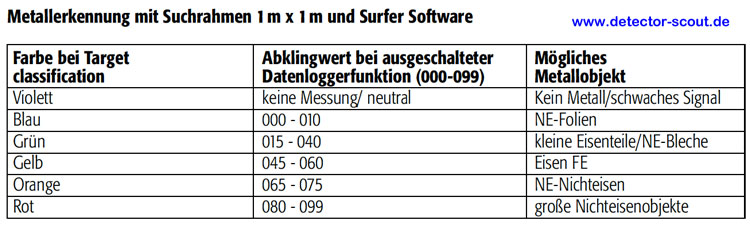

    16.0_grafik_metallerkennung


    Manche längliche Eisenteile erzeugen manchmal auch eine Dreifachanzeige im Ground Scan welche eindeutig durch zwei Spitzen und einer dazwischenliegenden Mulde angezeigt werden.

    • Metalle mit sehr schnellem Abklingverhalten, wie z.B. Münzen und Folien geben oft nur eine kurze negative Spitze in Z - Richtung bei den Ground Scans, wobei größere Nichteisenteile kräftige positive Spitzen in Z Richtung generieren.
    • Eisenteile erzeugen in den beiden Ground Scans generell nur schwache Z - Ausschläge in den dreidimensionalen Abbildungen.
    • Wenn man sich die Ground Scans betrachtet und mit den Delay Scans vergleicht, fällt einem oft schnell auf, dass kleine Eisenteile zusammen mit dem Boden oft nicht weiter optisch angezeigt werden.
    • Bei den Target classification Scans werden große Nichteisenobjekte oft nur mit einer Farbe eindeutig angezeigt, wobei Eisenteile teilweise Farbschwankungen von gelb bis grün vorweisen können, was dann aber auch typisch ist.

    Der Metalldetektor LORENZ - DEEPMAX - X6 mit Data Logger und Visualisierungssoftware, das ist die perfekte Kombination für professionelle Ortungsaufgaben.
