2 - Die Metallunterscheidung

Metallunterscheidungen beim DEEPMAX - X 5 / DEEPMAX - X 6

Die DEEPMAX - X 5 /  X 6 - Detektoren bieten zwei unterschiedliche Metallunterscheidungen :

• nämlich eine FE / NON - FE ( Eisen /  Nichteisenmetallunterscheidung ) welche ausschließlich mit DD - Sonden funktioniert . . .

• und zusätzlich eine Zeit -  / Abklinganzeige mit einem Zahlenwert 000 - 099 für das zeitliche Abklingen der Wirbelströme in unterschiedlichen Metallen.

Beide Anzeigen geben Hinweise darüber welche Metallart und Objektgröße im Boden liegt.

1. Hierfür wurde eine entsprechende Tabelle mit verschiedenen Beispielen vorgesehen. ( siehe unten )


2. Bei der Eisen / Nichteisenanzeige muss die Sonde über das zu detektierende Metallobjekt bewegt werden um eine Messung vornehmen zu können. Verweilt man über dem Objekt geht diese Anzeige wieder aus.

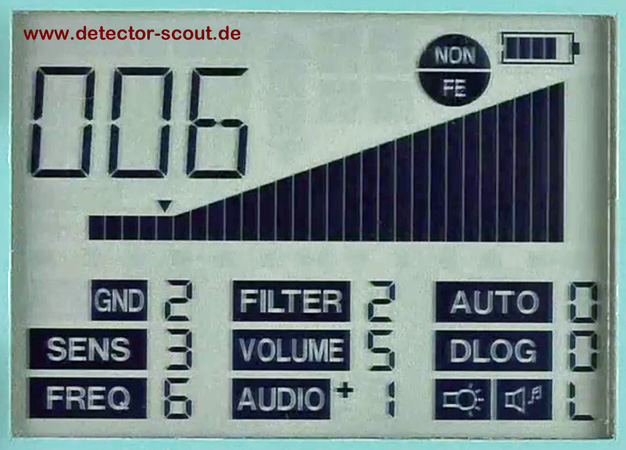

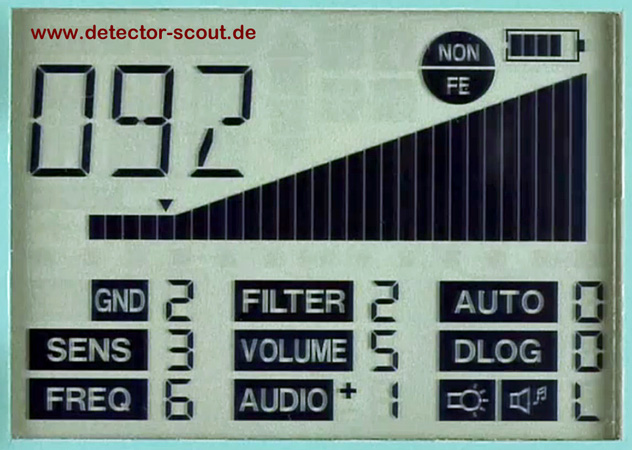

000 - 099 Zeit / Abklinganzeige

• Dieser Zahlenwert leitet sich aus der Leitfähigkeit, Permeabilität und Objektgröße ab und wird im Display angezeigt. Beispiele siehe Tabelle.

• Bei der Abklinganzeige bleibt der Zahlenwert so lange abgespeichert, wie man über dem Objekt verweilt.

• Wie bei allen Metallunterscheidungen üblich, muss eine gewisse Signalintensität vorhanden seien um eine Messung durch die Elektronik vornehmen zu können.

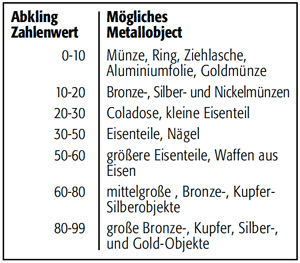

• Beispiele verschiedener Leitfähigkeiten entnehmen Sie bitte der rechten Tabelle.

FE / NON - FE ( Eisen- Nichteisenanzeige )

Diese Funktion arbeitet ausschließlich mit den beiden Doppel - D - Sonden ( 26 und 35 cm ). Bei allen anderen angeschlossenen Spulen wird diese Erkennung nicht angezeigt

• Eisenteile werden jetzt durch das FE - Icon und
• Nichteisenteile durch das NON - FE - Icon angezeigt.

• Sehr große Eisenteile werden auch als NON - FE also Nichteisen angezeigt, was jedoch bei der oben beschriebenen Abklingzeitanzeige nicht so oft vorkommt.

• Ein Vergleich beider Anzeigen gibt somit weitere Informationen über das geortete Metallobjekt.

• Für eine störungsfreie Funktion der Metallunterscheidungen muss der Detektor zu Beginn der Suche mit der jeweiligen Sonde auf den Boden mit der GB - Taste, wie schon in der Bedienungsanleitung des DEEPMAX - X 5 / DEEPMAX - X 6 beschrieben, abgeglichen werden.

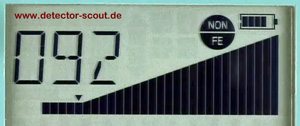

Intensitätsanzeige mit Bargraph :

• Ein großer Bargraphkeil in der Mitte des Displays gibt zusammen mit dem Ton Information über die Intensität des Signals.

• Wenn Sie ein Metallteil geortet haben, finden Sie die Stelle mit der stärksten Anzeige, d.h. dem höchsten Ton und dem großen Ausschlag auf dem Bargraph im Display.
